保溫磚多少錢一塊，保溫磚的種類比較多，價格也相差很大，常見的有粘土保溫磚，高鋁保溫磚，莫來石保溫磚，體密又分為0.6 0.8 1.0 1.2等因此價格差異較大，想了解保溫磚的價格。可以在線咨詢。

質(zhì)磚耐壓強度低，耐渣性差，耐磨性差，耐熱震性差，不能與玻璃液或火焰直接接觸。

1.輕質(zhì)粘土磚

輕質(zhì)粘土磚常加鋸屑，可塑成型。粘土(30%)?40%).熟料(15%?25%).硬木屑(30%?45%)等組成坯料，加入一定量的糖漿和亞硫酸鹽紙漿廢液，混練后.困料.成型后干燥(殘留水分應小于10%)，再燒成(燒成溫度1250?1350℃).保溫4h。粘土、多孔或空心物(如粉煤灰漂珠).硅藻土)混合制成輕質(zhì)磚。磚在干燥中。.燃燒過程中變形較大，燃燒后的產(chǎn)品需要整形。輕質(zhì)粘土磚的體積密度為0.4?1.3g/cm3。

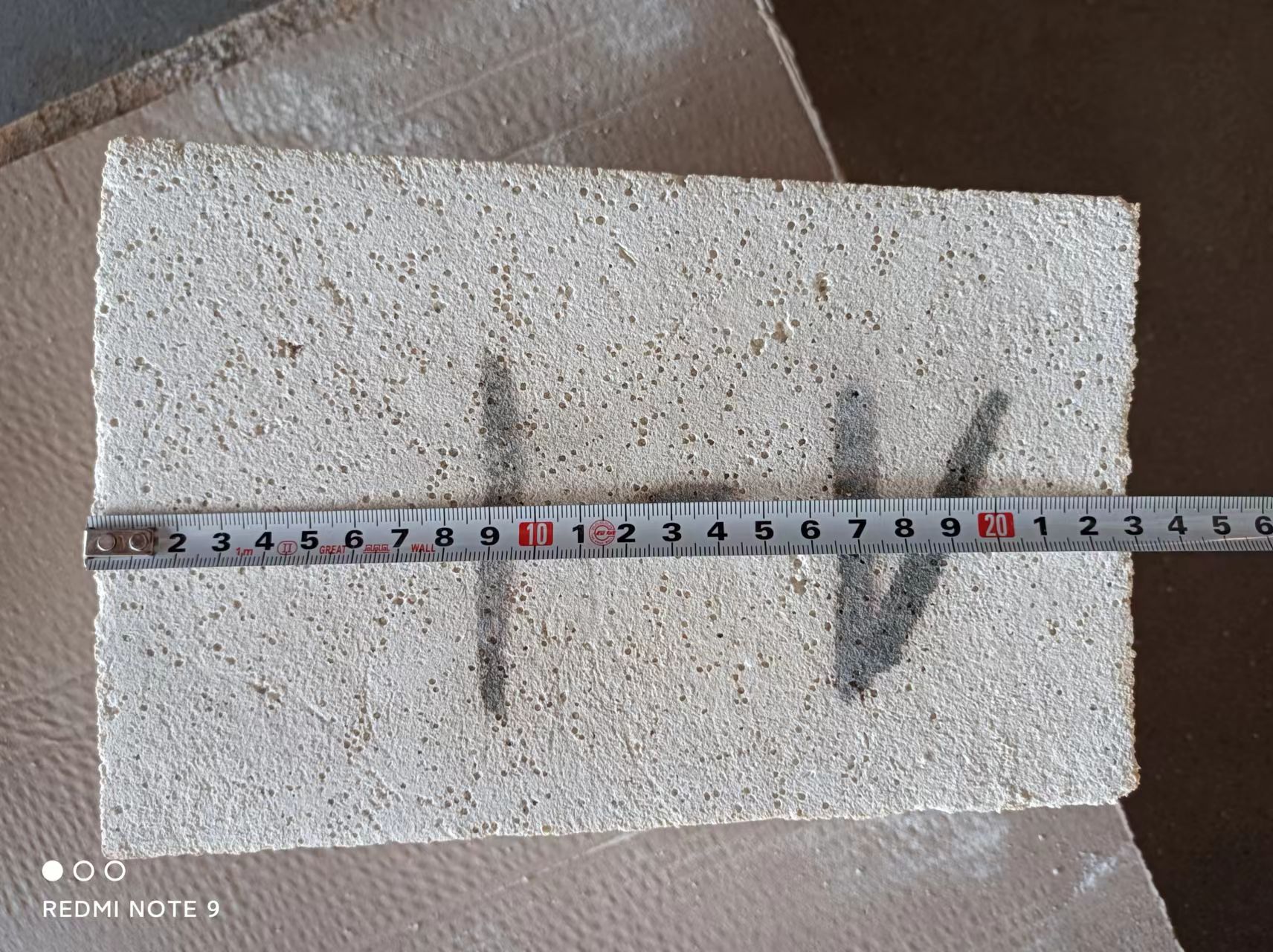

輕質(zhì)黏土磚

2.輕質(zhì)硅磚

輕質(zhì)硅磚的制造方法與輕質(zhì)粘土磚相似。將普通硅石磨細至1mm以下，加入灰分小于10%的無煙煤（粒度小于0）.2?1mm)或者煤焦30%?45%，再加入少量石灰或石膏和紙漿廢液，形成.干燥后在1270?1300℃下燒成.輕質(zhì)硅磚的體積密度為0.9?1.1g/cm3.導熱系數(shù)僅為普通硅磚的一半。抗熱震性也較好。荷載軟化的開始溫度可達1.6萬℃,遠高于輕質(zhì)粘土磚。因此，輕質(zhì)硅磚的使用溫度可達1550℃。在高溫下不收縮，甚至有一點膨脹。

3.輕質(zhì)高鋁磚

輕質(zhì)高鋁磚常用泡沫法生產(chǎn)。采用高鋁熟料。.黏土.少量鋸屑(使坯料變稠)制成泥漿，加入一定量的電介質(zhì)[如Al2(SO4)3]穩(wěn)定泥漿。在泥漿中加入表面張力小的泡沫劑（如松香皂），使其起泡。在攪拌機中制作泡沫泥漿，并倒入模型中。模具先在低溫下（40）℃左右)下干燥，脫模后80?95℃干燥后。干燥后，殘留水分應為3%?5%。然后在1300?1350℃燒成并保溫4?6h。輕質(zhì)高鋁磚的體積密度為0.4?1.0g/cm3、氣孔率66%?67%。

4高鋁聚輕磚

輕質(zhì)磚之所以能隔熱，是因為磚中含有大量的氣孔(閉孔和開孔)。造成氣孔的方法，即輕質(zhì)磚的生產(chǎn)方法有:

①添加可燃物法。在泥漿中加入適量燃燒的添加劑，如鋸屑.木炭粉.褐煤或泥煤焦粉.石油焦粉.核桃殼等。當磚坯燒成時，加入物會燒掉，形成氣孔。少燒灰。

②泡沫法。在泥漿中加入發(fā)泡劑，使泥漿產(chǎn)生氣泡。并加入固定劑，穩(wěn)定已形成的氣泡。

③化學方法。在泥漿中加入碳酸鹽和酸、苛性堿、鋁或金屬和酸。通過化學反應產(chǎn)生氣體，使產(chǎn)品獲得氣孔。
